Аппарат комплексной квантовой терапии Интроскан

1. НАЗНАЧЕНИЕ

1.1 Аппарат комплексной квантовой терапии Интроскан предназначен для лечения широкого спектра патологий и применяется как отдельно, так и в сочетании с другими методами лечения.

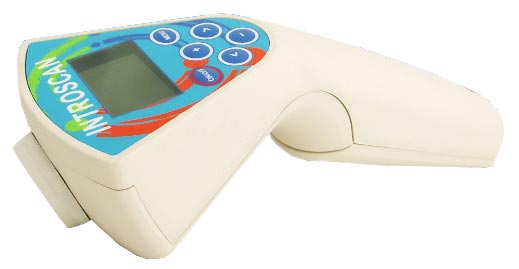

Внешний вид аппарата Интроскан

Рис. Внешний вид аппарата Интроскан

1.2 Аппарат Интроскан обеспечивает одновременное проникающее в ткань воздействие на биологический объект когерентного и некогерентного электромагнитного излучения различных диапазонов (инфракрасное, ультрафиолетовое, видимое), а также воздействие постоянного магнитного поля.

1.3 Терапия при помощи аппарата Интроскан может производиться как контактным методом, при котором излучатель непосредственно прикладывается к рекомендованным врачом зонам и болевым участкам, так и бесконтактным способом при установке излучателя в 1-3 см от поверхности кожного покрова (раны, ожоги, язвы и др.).

1.4 Дополнительно в аппарате Интроскан могут использоваться оптические насадки.

1.5 Аппарат Интроскан предназначен для применения как в поликлиниках, клиниках, больницах, так и в домашних условиях по назначению врача.

1.6 Аппарат предназначен для эксплуатации в закрытых помещениях при температуре от +10 до +35 градусов Цельсия, атмосферном давлении 630-800 мм рт.ст. и при относительной влажности воздуха не более 80%.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИНТРОСКАН (исполнение 01)

ИНТРОСКАН (исполнение 2)

Инфракрасное излучение :

длины волн, мкм

0,94

0,94

максимальная мощность, мВт

средняя мощность, мВт

32

32

Импульсная мощность, мВт

64

64

Частота повторения импульсов, Гц

0-50000

0-50000

Скважность импульсов

0-1023

0-1023

Форма импульсов

прямоугольные

прямоугольные

Инфракрасное лазерное излучение :

длины волн, мкм

0.78

Импульсная мощность, мВт

180

Средняя мощность, мВт

120

Частота повторения импульсов, Гц

0-50000

Скважность импульсов

0-1023

Форма импульсов

прямоугольные

Ультрафиолетовое излучение

длины волн, мкм

0.4

0.4

Импульсная мощность, мВт

64

64

Средняя мощность, мВт

32

32

Частота повторения импульсов, Гц

0-50000

0-50000

Скважность импульсов

0-1023

0-1023

Форма импульсов

прямоугольные

прямоугольные

Красное видимое излучение

Длины волны, мкм

0.625

0.625

Мощность, мВт

Импульсная мощность, мВт

500

500

Средняя мощность, мВт

250

250

Частота повторения импульсов, Гц

0-50000

0-50000

Скважность импульсов

0-1023

0-1023

Форма импульсов

прямоугольные

прямоугольные

Зеленое видимое излучение

Длины волны, мкм

0.565

0.565

Мощность, мВт

Импульсная мощность, мВт

500

500

Средняя мощность, мВт

250

250

Частота повторения импульсов, Гц

0-50000

0-50000

Скважность импульсов

0-1023

0-1023

Форма импульсов

прямоугольные

прямоугольные

Синие видимое излучение

Длины волны, мкм

0.435-0.48

0.435-0.48

Мощность, мВт

Импульсная мощность, мВт

100

100

Средняя мощность, мВт

50

50

Частота повторения импульсов, Гц

0-50000

0-50000

Скважность импульсов

0-1023

0-1023

Форма импульсов

прямоугольные

прямоугольные

Магнитная индукция

Магнитная индукция Тл

Не более 0,1

Не более 0,1

Питание

Элемент питания типа АА

5В (USB-порт, сетевой адаптер);

2,4/3 (2х1,2/1,5) В (аккумуляторы/батарейки);

5В (USB-порт, сетевой адаптер);

2,4/3 (2х1,2/1,5) В (аккумуляторы/батарейки);

Мощность потребления, не более, ВА

2,5

2,5

Прочие параметры

Площадь выходного отверстия излучателей, см2

4

4

Резьба для насадок

М24х1

М24х1

Габаритные размеры аппарата, мм

180 х 86 х 45 мм

180 х 86 х 45 мм

Масса нетто (без элементов питания), кг

0,25

0,25

Электробезопасность

класс II

класс II

Лазерная безопасность

класс: 3В

класс: 3В

Средний срок службы

3 года

3 года

3. КОМПЛЕКТ ПОСТАВКИ

N п/п

Наименование

Кол-во, шт

1

Аппарат Интроскан

1

2

Картонный упаковочный короб

1

3

Методическое пособие по применению аппарата комплексной квантовой терапии «Интроскан» на CD или в печатной форме*

1

4

Паспорт

1

5

Комплект аккумуляторов АА** (опционально)

1

6

Интерфейсный кабель mini-USB

1

7

Блок питания Motorola 230В, 50/60 Гц

1

8

Программное обеспечение на CD*** (опционально)

1

*, ** - поставляется за отдельную плату;

*** - поставляется бесплатно при наличии обновлений ПО; стандартное программное обеспечение доступно для использования на сайте:

4. УСТРОЙСТВО АППАРАТА ИНТРОСКАН

Аппарат биорезонансной квантовой терапии ИНТРОСКАН представляет собой малогабаритный физиотерапевтический прибор с автономным питанием. Аппарат Интроскан состоит из блока излучателей, блока управления, блока индикации, блока питания и блока памяти.

Многофункциональность, эффективность, наличие нескольких режимов работы, компактность, простота эксплуатации ИНТРОСКАН – позволяют с успехом использовать прибор в различных условиях.

5. МЕРЫ БЕЗОПАСНОСТИ

5.1 Перед использованием аппарата Интроскан необходимо ознакомиться с паспортом изделия.

5.2 При работе от сети питания перед включением аппарата необходимо удостовериться, что блок и кабель питания не имеют повреждений. В случае повреждения или скручивания кабеля питания запрещается включать аппарат!

5.3 Не допускайте повреждения, растягивания и сильного скручивания кабеля сетевого питания и интерфейсного кабеля mini-USB.

5.4 Запрещается разбирать аппарат (исключение составляет замена элементов питания).

5.5 Не рекомендуется использовать в аппарате Интроскан одноразовых элементов питания типа АА, так как при подключении питания от сети или интерфейсного кабеля mini-USB автоматически начинается заряд элементов питания, что может привести к порче одноразовых батареек, вытеканию электролита и порче аппарата. Используйте аккумуляторы с емкостью не менее 2200 мА.

5.6 При долгом (более 1 недели) хранении аппарата Интроскан без использования необходимо извлечь из него аккумуляторы.

5.7 Не включайте аппарат в сеть влажными руками во избежание удара электрическим током.

5.8 Используйте блок питания только в сетях с напряжением: 220-230В и частотой 50-60Гц.

5.9 Аккуратно вставляйте кабели mini-USB и блока питания в разъем аппарата.

5.10 Если Вы обнаружили дым или необычные запахи, исходящие из аппарата, немедленно выключите его и отсоедините кабель mini-USB или блока питания.

5.11 ВАЖНО!!! При работе с аппаратом Интроскан необходимо избегать попадания на глаза прямого или зеркального отраженного излучения. Воздействие излучения на глаза может привести к потере или нарушению зрения! При несоблюдении данного требования производитель не несет ответственности за любой прямой или косвенный ущерб здоровью пользователя! Включение любой терапевтической программы должно производиться после установки излучателя на зону воздействия!

5.12 Медицинскому персоналу рекомендуется работать в защитных очках. Однократные процедуры возможно проводить без защитных очков при условии плотного прилегания выходного отверстия излучателя к телу пациента. При проведении процедур с использованием оптических насадок в области лица пациент обязан одевать защитные очки.

5.13 Дезинфекция: чем можно протирать и чистить аппарат.

5.14 Храните аппарат в месте, недоступном для детей.

5.15 Храните аппарат в сухом месте, вдали от прямых солнечных лучей при температуре не более 30 градусов Цельсия.

5.16 Запрещается производить распыление легко воспламеняющихся средств вблизи аппарата.

5.17 Утилизация аппарата и его компонентов должна производиться в соответствии с общими стандартами утилизации электрооборудования и местными правилами по охране окружающей среды.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1 Ремонт аппарата “Интроскан” производится только предприятием-изготовителем.

6.2 Рекомендуется не реже, чем 1 раз в 2 года, производить проверку соответствия параметров излучения и необходимую калибровку.

6.3 При срабатывании детектора разряда батареи (периодический звуковой сигнал) подключите аппарат к источнику питания.

7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Внешнее проявление

неисправности

Вероятная

причина

Способ устранения

1

2

3

При продолжительном нажатии на кнопку включения не подсвечивается экран

1. Прибор не включен в сеть

2. Нет контакта в сетевом кабеле

1. Включите прибор в сеть

2. Отремонтируйте или замените кабель

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат комплексной квантовой терапии Интроскан, заводской номер _________, соответствует техническим условиям и признан годным к эксплуатации.

Дата выпуска _________________ ________ г.

М.П. ______________________________________________________

ОТК (должность и подпись представителя ОТК)

____________________________________________________________

(инициалы, фамилия)

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие аппарата Инторскан требованиям технических условий ТУ _______________ при соблюдении потребителем правил эксплуатации, указанных в настоящем паспорте.

9.1 Гарантийный срок эксплуатации аппарата Интроскан – 12 месяцев со дня продажи.

9.2 В случае отказа аппарата Инторскан в период гарантийного срока он вместе с гарантийным талоном подлежит возврату изготовителю.

9.3 Без предъявления гарантийного талона, в случае нарушения пломб и наличии следов вскрытия, при наличии механических повреждений, следов воздействия жидкостей, газов, кислот, повреждениях, вызванных перепадами напряжения сети питания претензии по качеству работы аппарата Интроскан не принимаются, и гарантийный ремонт не производится.

9.4 Ремонт аппарата Инторскан производится изготовителем за счет владельца в случаях:

¨ эксплуатации аппарата Интроскан с нарушением требований настоящего паспорта и методического пособия;

¨ нарушения пломб изготовителя;

¨ при наличии механических повреждений, ударов;

¨ при наличии повреждений, вызванных воздействием газов, кислот, жидкостей, протеканием электролита элементов питания;

¨ отказа в послегарантийный период.

10. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

10.1 В случае отказа аппарата Интроскан или его неисправности в период действия гарантийных обязательств, а также обнаружения некомплектности при его первичной приемке владелец должен направить в адрес предприятия-изготовителя следующие документы:

¨ заявку на ремонт (замену);

¨ дефектную ведомость;

¨ гарантийный талон.

10.2 Все представленные рекламации регистрируются потребителем в таблице 3.

Таблица 3

Дата начала эксплуатации аппарата Интроскан

Дата возникновения

неисправности

Краткое содержание

неисправности

Примечание

11. ТРАНСПОРТИРОВКА

11.1 Транспортировка аппаратов Интроскан потребителю осуществляется всеми видами крытых транспортных средств кроме неотапливаемых отсеков самолетов в условиях температуры окружающего воздуха от минус 20 до плюс 50°С и относительной влажности не более 80% с защитой от прямого попадания атмосферных осадков и солнечных лучей.

11.2 После транспортировки в условиях отрицательных температур аппарат в транспортной таре выдерживается в закрытом теплом помещении в течение 24 часов.

11.3 При транспортировке не допускаются удары, сильная тряска, размещение любых предметов на коробках с аппаратами Интроскан и создание нагрузки на них.

12. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Аппарат Интроскан, заводской номер ________________, упакован ____________________________________________________

(наименование или шифр предприятия, производившего упаковку)

согласно требованиям ГОСТ Р 50444-92.

Дата упаковки “____”_____________ _____ г.

Упаковку произвел _______________________ __________________________ М. П.

(подпись) (фамилия)

Изделие после

упаковки принял ___________________ ____________________

(подпись) (фамилия)
