Исследование электромагнитных переходных процессов при коротких замыканиях в узлах электрических нагрузок

Переходные режимы связаны с возникновением процессов, при которых происходит изменение состояния элементов системы, обусловленное как естественными причинами, так и работой устройств автоматики.

Основной причиной нарушения нормальных режимов работы системы электроснабжения, и связанных с этим переходных процессов является возникновение коротких замыканий в сети или элементах электрооборудования вследствие повреждения изоляции или неправильных действий обслуживающего персонала. Способом повышения оперативности проведения расчетов и моделирования процессов, является использование цифровой техники. Дискретные сигналы вычислительной техники и цифровых устройств позволяют существенно упростить и создать универсальным комплекс: объект- измерение, т.е. на основе датчиков, аналого-цифрового преобразования и соответствующих программных средств осуществлять представление результатов измерения тех величин, которые наиболее полно удовлетворяют требованиям исследователя.

2. Результаты работы

Современная электроэнергетическая система состоит из генераторов, трансформаторов и потребителей различного рода и представляет собой замкнутый контур системы электроснабжения. Для изучения электромагнитных переходных процессов в режимах короткого замыкания таких систем, была разработана физическая модель (рис. 1), представляющая собой комплекс из питающей энергосистемы, моделей линии электропередач, генератора и трансформаторов смонтированной на стенде. Для управления и регистрации параметров модели, используя блок преобразователей сигнала и плату Lab-PC-1200 в среде LabVIEW, разработан виртуальный пульт (рис. 2).

Пульт отражает собой модель реального объекта и представляет собой виртуальное изображение электроэнергетической системы, осциллографа для регистрации изменений напряжений и токов, уровневых движков скорости вращения гонного двигателя, тока обмотки возбуждения и кнопок включения генератора, гонного двигателя, короткого замыкания, отключения питания модели.

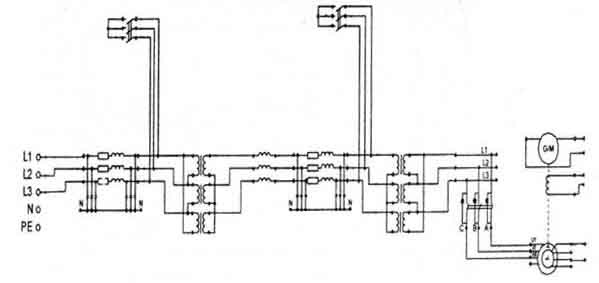

Физическая модель системы электроснабжения

Рис. 1. Физическая модель системы электроснабжения

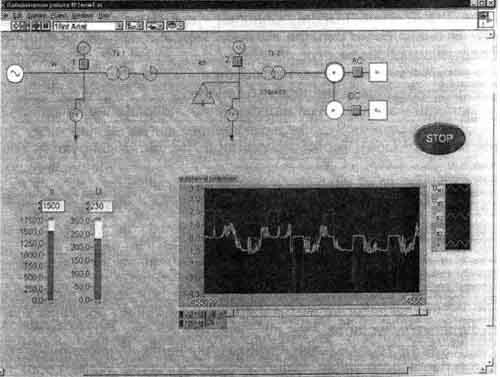

Пульт управления моделью электрической системы

Рис. 2. Пульт управления моделью электрической системы

Кнопки 1 и 2 предназначены для управления блоками трехполюсных выключателей, которые, в свою очередь, управляют короткими замыкание на нагрузках. Кнопки АС и DC управляют включением возбуждения генератора (машина переменного тока) и гонного двигателя (машина постоянного тока). Уровневый движок U управляет током возбуждения генератора, движок п управляет скоростью вращения гонного двигателя. Многоканальный виртуальный осциллограф позволяет наблюдать графически изменения напряжений и токов на нагрузках, а также следить за изменениями скорости вращения генератора.

Диаграмма пульта (рис.3) показывает связи пульта со стендом, а также объекты, реализующие передачу или прием сигналов соответственно на стенд или со стенда.

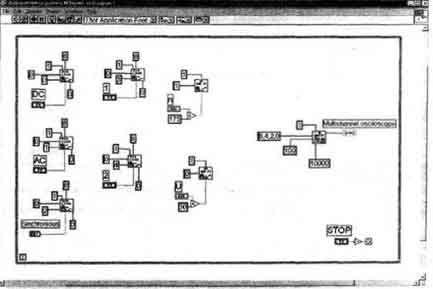

Диаграмма пульта управления моделью электрической системы

Рис. 3. Диаграмма пульта управления моделью электрической системы

В диаграмме применены следующие объекты:

АО ONE РТ (АО Update Channel) - применяется для однократной записи значения аналогового сигнала в канал. Терминалы (выводы) идентифицируют ся следующим образом:

верхний индекс - номер устройства;

средний - номер аналогового канала;

нижний - задающий сигнал (изменяет напряжение на канале 0 - 10 В).

Для однократной записи цифрового сигнала применен блок Dig Line (Write to Digital Line). Терминалы (выводы) идентифицируются следующим образом:

верхний левый индекс - номер устройства;

верхний правый индекс - ширина цифрового порта;

второй свреху - номер порта;

третий сверху - номер линии (канала порта);

входящий справа сигнал - количество повторений;

оставшийся индекс - булево состояние канала.

В виртуальном пульте для получения одного или нескольких изменяющихся аналоговых сигналов (например напряжения) применяется блок Al Mult РТ (Al Acquire Waveforms).

Для регистрации изменяющихся значений напряжений и токов вследствие короткого замыкания используется структура While Loop, позволяющая отобразить на виртуальном осциллографе график изменения напряжений и токов.

Созданная модель позволяет не только исследовать процессы, происходящие в электроэнергетической системе, а так же проводить работы, связанные, как с обучением студентов, так и с подготовкой специалистов.

На основании результатов проведенных работ разработан лабораторный практикум:

- для изучения показателей качества электрической энергии;

- для изучения процессов, происходящих в электроэнергетической системе, при подключении генераторов на работу параллельно питающей сети.

Задачей разработанной лабораторной работы является эксперименталь ное исследование электромагнитных переходных процессов при коротких за мыканиях в узлах электрических нагрузок, освоение способов диспетчеризации и управления режимами работы электроэнергетической системы с помощью виртуальных приборов.

3. Оборудование

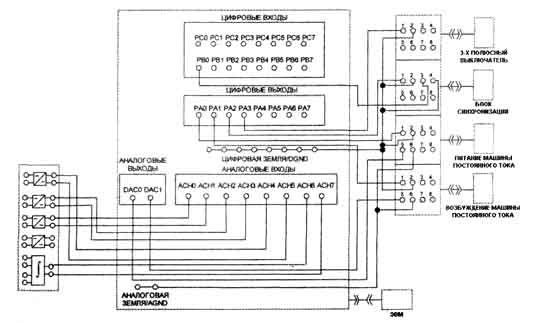

Измерительная система стенда состоит из персонального компьютера, блока согласования и измерения на основе устройства сбора данных Lab-PC-1200 и блока "Коннектор" и реализована с помощью электрической схемы (рис. 4).

Электрическая схема

Рис. 4 Электрическая схема

4. Преимущества технологий National Instruments

Внедрение технологии National Instruments для исследования переходных процессов, происходящих в электроэнергетических системах, позволило проводить физическое моделирование и сбор данных для проведения лабораторных практикумов по дисциплинам: «Электроснабжение промышленных предприятий», «Автоматизация технологических процессов и производств». Преимуществом использования программного пакета LabVIEW является наглядность процессов, и возможность записи больших массивов данных результатов эксперимента, позволяющих произвести анализ и статистическую обработку.

Литература

3. Жарков Ф.П., Каратаев В.В., Никифоров В.Ф., Панов B.C., Использование виртуальных инструментов LabVIEW, - М: Радио связь, 1999 г

4. Бутырин П. А. и др. Автоматизация физических исследований и эксперимента: компьютерные измерения и виртуальные приборы на основе LabVIEW 7. - М.: Изд-во ДМК, 2005.
