Стенд для исследования электрических переходных характеристик асинхронных двигателей при пуске

1. Постановка задачи

Диагностика электрооборудования с асинхронными двигателями, работающими при переменной и знакопеременной нагрузке, сводится к регистрации большого числа электрических параметров и их временных характеристик. Работа оборудования может происходить при симметричных и несимметричных режимах при неидеальной форме питающих напряжений, что в значительной степени влияет на пусковые характеристики асинхронного двигателя. Исследование переходных процессов актуально для экспериментального определения режимов самозапуска электрооборудования при кратковременном исчезновении питающих напряжений и при перекосах и провалах напряжений. Для исследования электрических переходных процессов асинхронных двигателей при пуске был разработан стенд.

2. Описание решения

Стенд состоит из блока управления и измерения, персонального компьютера и исследуемого двигателя. Внешний вид стенда представлен на рис.1, электрическая принципиальная схема стенда на рис. 2.

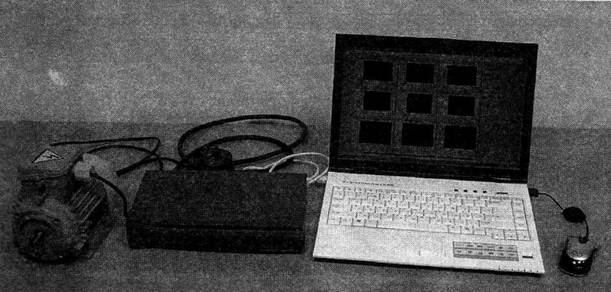

Внешний вид стенда

Рис. 1. Внешний вид стенда

Для запуска двигателя используется электронный пускатель на симисторах VD1-VD3. Управление симисторами осуществляется посредством опторезисторов VS1-VS3. Опторезисторы включены последовательно, что обеспечивает одновременность включения симисторов и блокировку на включение при обрыве цепей управления одной из фаз. Питание блока гальванической развязки (БГР) осуществляется от встроенного блока питания с напряжениями +5В, -12В. Напряжения, пропорциональные токам в линейных проводах снимаются с шунтов R1,R2,R3. Шунты, блок питания, аппаратура управления, блок гальванической развязки и устройство NI USB-6009 скомпонованы в одном корпусе.

Запуск и останов двигателя осуществляется программно через цифровой выход устройства NI USB-6009 с лицевой панели виртуального прибора.

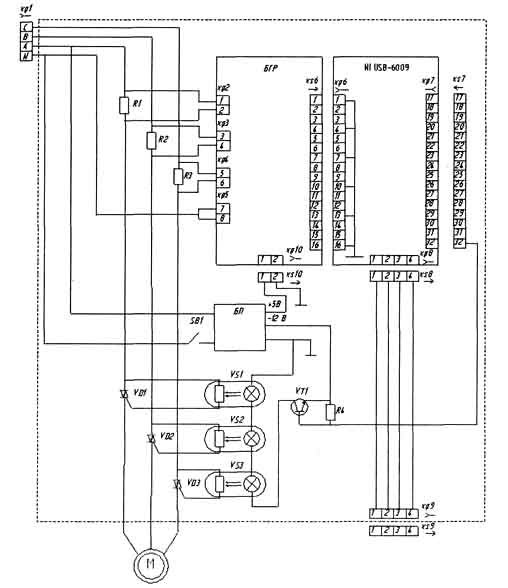

Электрическая принципиальная схема стенда

Рис. 2. Электрическая принципиальная схема стенда

С использованием технологии создания виртуальных приборов в программной среде LabVIEW был разработан прибор позволяющий автоматизировать процесс измерений, обработки сигналов, отображения и архивирования результатов эксперимента.

Прибор позволяет определять для фаз асинхронного двигателя огибающие среднеквадратичных значений токов, огибающие активной мощности и мгновенных значений напряжений для отдельных фаз. На цифровых индикаторах в относительных единицах отображаются амплитудные значения токов фаз двигателя, амплитудные значения напряжения фаз в установившемся режиме. Лицевая панель разработанного прибора приведена на рис. 3., блок-диаграмма на рис.4.

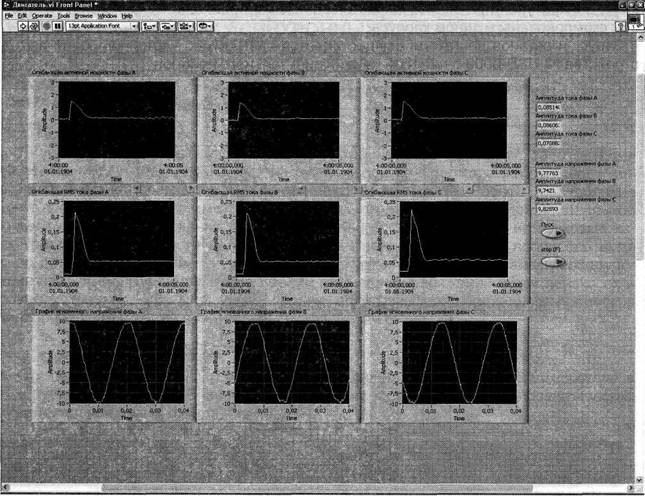

Лицевая панель прибора

Рис.3. Лицевая панель прибора

Сигнал, поступающий с устройства NI USB-6009, разбивается блоком «Split Sig nals» на отдельные потоки. Мгновенное напряжение каждой из фаз выводится на график (блок «Waveform Graph»). Амплитудное значение напряжений определяется подпрограммой «Extract single tone information» и выводится на лицевую панель прибора.

Огибающая среднеквадратичных значений тока каждой фазы выводится на график (блок «Waveform chart»)[1]. Для компенсации постоянной составляющей с выходов изолирующих усилителей блока гальванической развязки используется подпрограмма «Basic averaged DC-RMS». Полученное с помощью подпрограммы значение постоянной составляющей вычитается из мгновенного значения тока фазы. Амплитуда тока фазы определяется блоком «Amplitude and level measurements» и отображается на соответствующем индикаторе лицевой панели прибора.

Огибающая активной мощности каждой фазы получается при нахождении среднего значения от произведения мгновенных значений тока и напряжения соответствующих фаз. Огибающая выводится на график (блок «Waveform chart»).

Остановка программы осуществляется нажатием кнопки «stop(F)» на лицевой панели виртуального прибора.

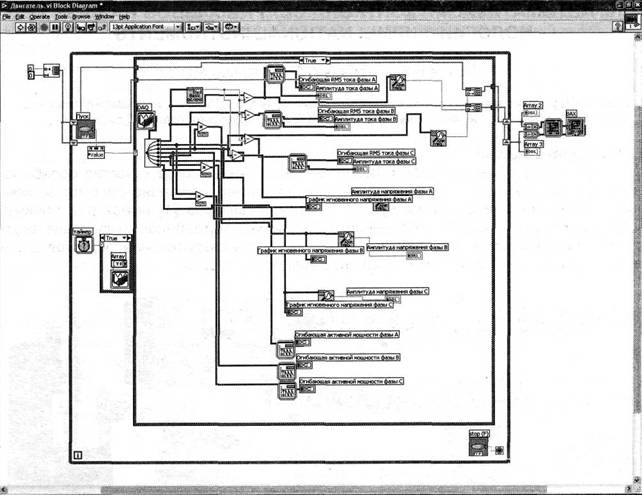

Блок-диаграмма прибора

Рис.4. Блок-диаграмма прибора

3. Используемое оборудование и ПО

В стенде используется асинхронный двигатель 4ААМ50В2УЗ с аппаратурой управления, устройство сбора данных NI USB 6009 с блок гальванической развязки для измерения токов и напряжений, блок питания. Для создания виртуального прибора использовался персональный компьютер на базе процессора Athlon 64, 2800+, 512 Mb ОЗУ, операционная система Windows ХР, программа Lab View 7.1.

4. Внедрение и развитие решения

Стенд применяется для исследования электрических переходных процессов асинхронного двигателя при выполнении лабораторного практикума по дисциплине «Электрический привод» на кафедре «Электротехника» Ижевского государственного технического университета. При замене шунтов R1-R3 стенд позволяет исследовать переходные процессы и диагностировать двигатели различных мощностей. Для высоковольтных двигателей масштабирование измеряемых величин может быть осуществлено через трансформаторы тока и напряжения.

Список литературы

1. Д. Тревис, LabVIEW для всех, М.: ДМК Пресс, ПриборКомплект, 2005.
