Лабораторный практикум по основам теории коммутации

1. Постановка задачи

Создание лабораторного практикума по дисциплине «Средства коммутации...» для анализа коммутационных систем с точки зрения вероятности блокировки на основе создания виртуальных приборов средствами LabVIEW.

2. ВУЗ, кафедра или предприятие, на котором внедрено решение

Таганрогский технологический институт Южного федерального университета, кафедра Радиотехнических и телекоммуникационных систем: лабораторный практикум «Исследование систем пространственной и временной коммутации» № 3984 по дисциплине «Средства коммутации систем подвижной радиосвязи».

3. Описание решения

При решении задач обслуживания запросов в различных системах коммутации определяют основные показатели эффективности функционирования системы, такие как: вероятность занятости канала, относительная и абсолютная пропускная способность, длина очереди, вероятность блокировки, коэффициент использования сетевых ресурсов, сложность реализации, среднее время задержки пакета и пр. [1].

Для этой цели удобным является подход создания виртуального прибора средствами LabVIEW [2]. По аналогии с лабораторными практикумами [3] созданы виртуальные приборы для исследования характеристик систем пространственной и временной коммутации [4]. В ходе выполнения лабораторного практикума для студентов, уже знакомыми с курсом LabVIEW Basics 1, предлагается пример виртуального прибора по исследованию характеристик системы коммутации, далее с целью усвоения материала предлагается создание виртуального прибора самостоятельно. Кроме того, для закрепления материала предлагается ряд контрольных вопросов, ответы на которые можно найти с использованием созданных виртуальных приборов.

Для автоматизации экспериментов, сформирован лабораторный практикум, включающий в себя исследование следующих характеристик систем коммутации, основанных на вероятностной природе явлений, положенных в основу функционирования таких систем:

где

Рабс - абсолютная пропускная способность; ь Ротн - относительная пропускная способность;

• относительная и абсолютная пропускная способность пространственного коммутатора на основе модели систем обслуживания с отказами:

Ротк - вероятность отказа

где

α = λ/μ, - плотностью нагрузки; λ - плотность входного потока; μ - интенсивность обслуживания; n-число каналов; -

• средняя длина очереди сообщений в временном коммутаторе на основе модели систем обслуживания с очередями:

где

к - количество сообщений;

• вероятности блокировок систем пространственной коммутации соответственно по методам Ли и Якобеуса для трехзвенной коммутационной схемы

где

k - число коммутаторов среднего звена;

p - вероятность занятости входного канала (вероятность отказа)

β- коэффициент пространственное расширение/концентрация поступающей нагрузки, J3 = k/n;

• вероятности блокировок многокоординатных систем временной и пространственной коммутации соответственно «пространство-время-пространство» и «время-пространство-время»:

где

- вероятность того, что входной канал свободен;

k - число блоков временной коммутации центрального звена;

где

q1=1-p1=1-p/γ

γ - коэффициент временного расширения γ =l/c,

l - число временных интервалов работы звена пространственной

коммутации;

c - число информационных каналов в каждом тракте с временным разделением каналов (ВРК).

Величина Р определяется на основе допущения, что к больше п; это означает, что на первом звене коммутационной схемы имеет место пространственное расширение (т.е. коммутация некоторого числа входящих линий с большим числом исходящих линий). Фактически же р может быть и меньше 1; это означает, что на первом звене осуществляется концентрация поступающей нагрузки. Концентрация на первом звене обычно применяется в коммутационных схемах, используемых на оконечных станциях, где входящие линии имеют малое использование (от 5 до 10%). Однако на транзитных или междугородных станциях, где входящие линии имеют высокое использование обычно применяется расширение с тем, чтобы обеспечить соответствующую малую вероятность блокировки.

Аналогично определяется и коэффициент временного расширения/концентрации нагрузки γ. По существу, число временных интервалов работы звена пространственной коммутации не должно совпадать с числом временных интервалов с внешних трактов с ВРК.

Из приведенных характеристик систем коммутации следует, что первая пара зависит от плотности входного потока, интенсивности обслуживания и числа каналов, а вторая пара - от коэффициента расширения/концентрации нагрузки, вероятности занятости канала и числа каналов. Поэтому для построения моделей по анализу характеристик предусматривается их анализ поочередно от каждого из трех параметров при фиксированных двух других.

Для краткости изложения приведем пример исследования модели сравнения вероятностей блокировок по методам Ли и Якобеуса для трехзвенной коммутационной схемы, учитывающую зависимость от коэффициента пространственного расширения/концентрации (β<1 и β≥1), от загрузки входящей линии (0.1<р<0.8) и от емкости коммутатора. Для этой цели используется созданный виртуальный прибор, лицевая панель которого приведена на рис.1. Вкладки выбора режимов позволяют переключаться для исследования сравнительной зависимости вероятности блокировки по методам Ли и Якобеуса от коэффициента пространственного расширения/концентрации входящей нагрузки (см. рис.1.а), от вероятности занятости входного канала (см. рис.1.б) и от емкости коммутатора -числа входов коммутаторов первого звена (см. рис.1,в). На каждой из вкладок используемого контейнера устанавливаются исходные системные параметры коммутатора и диапазон исследуемых значений аргумента, а в итоге строятся графики зависимостей вероятностей блокировки по методам Ли и Якобеуса и индицируются сопутствующие параметры. На рис.2 приведена диаграммная панель одной из вкладок разработанного виртуального прибора.

Из приведенных моделей можно выявить отличие методов Ли и Якобеуса с точки зрения значений вероятности блокировок при большой и малой входной нагрузке, при концентрации входящей нагрузки, при пространственном расширении нагрузки. Также можно указать меры для уменьшения вероятности блокировки в час наибольшей нагрузки.

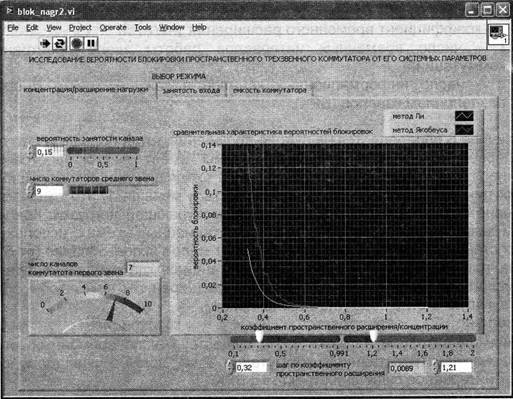

вероятности блокировки от коэффициента пространственного расширения/концентрации нагрузки

а)

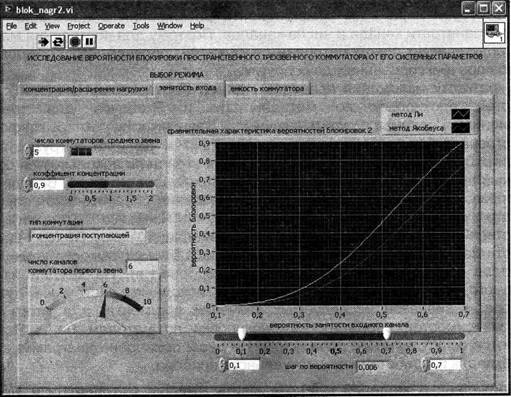

вероятности занятости входного канала

б)

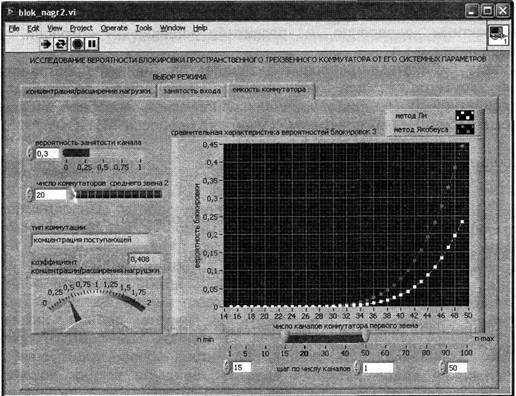

емкости коммутатора

в)

Рис.1. Лицевая панель виртуального прибора для исследования зависимостей: а), вероятности блокировки от коэффициента пространственного расширения/концентрации нагрузки; б) - от вероятности занятости входного канала; в) - от емкости коммутатора.

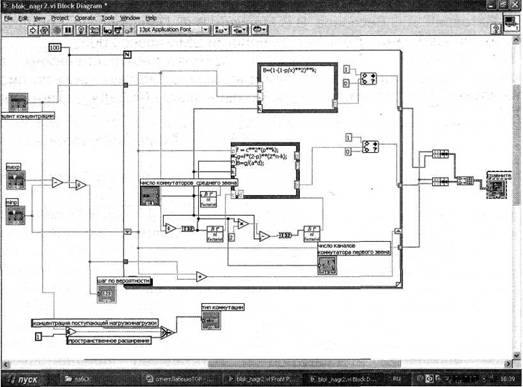

Диаграммная панель виртуального прибора для исследования зависимости вероятности блокировки от вероятности занятости входного канала

Рис.2. Диаграммная панель виртуального прибора для исследования зависимости вероятности блокировки от вероятности занятости входного канала

• Перспективы внедрения и развития решения - отрасли, названия предприятий, и т.п.

Создание библиотеки цифровых эквивалентов звеньев пространственной и временной коммутации для исследования принципов построения систем многокоординатной коммутации и анализа их пропускной способности и вероятности блокировок в лабораторных практикумах учебного процесса ТТИ ЮФУ

Используемое оборудование и программное обеспечение National Instruments

Для выполнения лабораторного практикума используются:

• персональный компьютер со следующими характеристиками: процессор класса Pentium III, с тактовой частотой 1 ГГц, объем оперативной памяти - 512 Мб, 20 Гб свободного дискового пространства;

• установленная операционная система Windows XP, среда визуального графического программирования LabVIEW8.2.

Список литературы

1. Дж.Беллами. Цифровая телефония. М.Радио и связь. 1986.

2. Р.Ш. Загидуллин. LabVIEW7 в исследованиях и разработках. М.: Горячая линия - Телеком. 2005.

3. В.К.Батоврин, А.С.Бессонов, В.В.Мошкин, В.Ф. Папуловский. LabVIEW: практикум по основам измерительных технологий.ДМК-пресс.2005.

4. В.Т. Корниенко. Руководство к лабораторно-практическим занятиям «Исследование систем пространственной и временной коммутации» по дисциплине «Средства коммутации систем подвижной радиосвязи». № 3984. - Таганрог: Изд-во ТРТУ, 2006.
